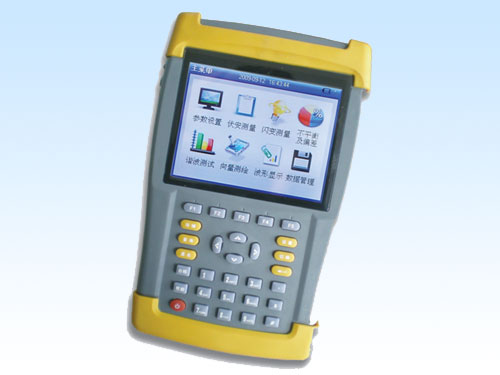

| ZT-ZY601型手持式電能質量分析儀 |
|
電能質量歷來是發供電部門十分關心并且刻意完善的重要指標，但是隨著電力負荷中沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡的電能質量問題越來越嚴重。根據電網的發展規劃和要求我公司研制出ZT-ZY601型手持式電能質量分析儀。該儀器操作方便、功能強大，非常適合電力使用部門在現場對電能質量進行檢測分析。
功能特點
安全可靠：電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS)，電流輸入采用交電流鉗(0～50KHz,0～5Arms)使輸入信號和測量系統安全隔離。這樣不僅使ZY601在使用上安全、可靠和方便，而且大大提高了ZY601的抗干擾能力。 攜帶使用方便：掌上式結構，尺寸小、重量輕；內置高性能大容量鋰電池，使用時無需外接電源。 精度高：諧波測試符合國標A 級儀器要求；對諧波、三相不平衡度、閃變和波動均采用基準算法，無近似計算；采用高精度A/D同時采樣，采集速率高。 軟件分析功能強：采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使ZY601適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。 測試參數多：系統頻率、電網諧波、三相電壓不平衡度、電壓波動與閃變、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、有功功率、基波視在功率、2-52次諧波、真功率因數等全部電能質量五大國標規定的參數均能測試。 通訊方便：ZY601提供USB接口，便于與筆記本電腦進行通訊傳輸數據。 容量存儲大：諧波測試儀內置32MB內存，用戶可以配置不同的保存時間步長，有5秒鐘、15秒鐘、30秒鐘、1分鐘、2分鐘、5分鐘、15分鐘、30分鐘等。
技術指標
輸入電壓量程：10-450V
輸入電流量程：5A（50A、500A、1500A、2000A 可選配）
頻率測量：測量范圍：45～55Hz 中心頻率：50Hz
測量條件：信號基波分量不小于80％F.S.
測量誤差: ≤0.02Hz
基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；
基波電流允許誤差≤1％F.S.
基波電壓和電流之間相位差的測量誤差：≤0.5°
諧波電壓含有率測量誤差：≤0.1％
諧波電流含有率測量誤差：≤0.2％
三相電壓不平衡度誤差：≤0.2％
電壓偏差誤差：≤0.2％
電壓變動誤差：≤0.2％
功率偏差：≤5％
閃變誤差：≤5％
工作時間：內部電池可以連續工作4小時
外形尺寸：300×225×135（長×寬×高）
重量：0.5kg |
|
|
|
|
