ZT-DF300型同時具備遞推算法測量電流互感器誤差，無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線等附屬設備，從而給現場檢定工作帶來極大的方便。
產品介紹

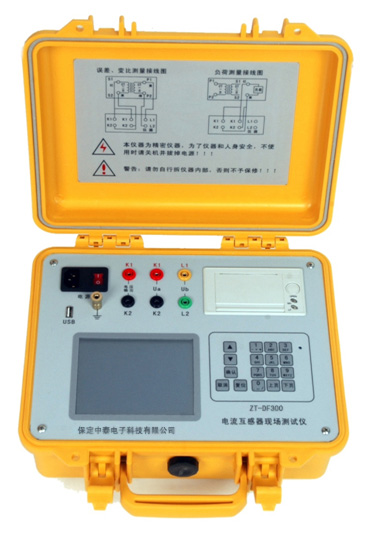

我公司的 ZT-DF300型互感器校驗儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的。現場工作無需標準電流互感器、升流器、負載箱調壓控制箱、以及大電流導線等輔助設備。它解決了現場檢定互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。
功能特點
★ ZT-DF300型電流互感器誤差現場測試儀同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。
★ 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
★ ZT-DF300型電流互感器誤差現場測試儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
★ 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
★ 具有電流互感器變比、二次繞組內阻測試功能。
★ 采用640X480高分辨率大屏幕液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
★ 采用精準的軟件算法，測量數據的準確性進一步提高。
★ 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
★ 自動對測試數據進行化整，并判斷是否超差，超差數據使用反黑框顯示，對互感器的數據特性顯示直觀明了。
★ 直接出具現場檢定結論，判定合格或不合格。
★ 大規模貯器可存儲現場測試數據多達1000條。
★ 采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
技術指標
★ 電流互感器誤差測量部分
①整機準確度：被測電流互感器誤差限值的1/3
②測試范圍：5A/5A～25000A/5A或25A/1A～5000A/1A
③被測電流互感器工作范圍：1％～120％
④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0
⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
⑥電阻、導納測量誤差≤5.0％ 測量范圍：R：0.00Ω～20.0ΩY: 0.000mS～100.0mS
★ 電壓互感器誤差測試部分基本誤差：同相分量： △X=±(X×2%+Y×2%±2個字)正交分量： △Y=±(X×2%+Y×2%±5個字) “X”，“Y”——儀器的顯示值“5個字”——儀器的量化誤差
★ 工作電源：AC 220V±10%
①儀器消耗功率：20VA
②儀器準確度等級：0.05S級
③重量:10.0 |
