一、 概述
二次壓降及負荷測試儀是我公司根據多年生產無線二次壓降經驗最新改進的產品，它采用ISM公用頻段無線通信技術，把采樣同步信號和數據通信信號集成在一個ISM無線通信模塊之中，徹底解決了使用GPS做為同步采樣信號時受天氣、高樓等復雜環境而難以定位的缺點。用光電隔離的普通通信線纜替代了光纖通信，解決了光纜易折斷、成本高等缺點。

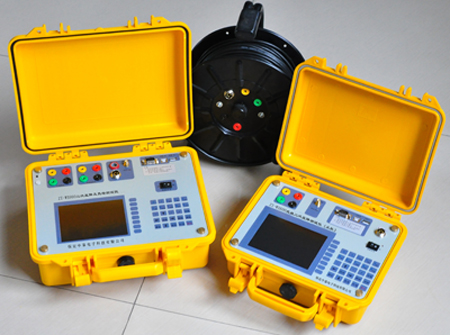

無線二次壓降測量采用主機和輔機兩部分組成，由主機發射同步信號自動完成二次壓降的測量，不需要在電能表側和PT端之間拉設臨時電纜，從測試原理上杜絕了因拉設電纜可能引起的電網事故，既保證了電能計量的準確性，又不影響電網的安全穩定運行，解決了應用傳統的PT二次回路壓降測試儀測試時拉線工作量大、容易出事故的難題。
當現場無法使用無線電信號時，可在主從機之間拉設臨時電纜進行二次壓降測試，由于拉設電纜采用了光電隔離技術，并且傳輸?shù)氖峭叫盘柡屯ㄐ判盘�，主從機之間無強電聯系，所以采用此方式和無線方式測量二次壓降同樣具有很高的安全性；使用電纜同步測量具有更高的準確度。
本產品保留了傳統有線二次壓降測量方法，測量原理采用傳統的測差法并采用全數字化處理技術具有高準確度、高穩定性和高可靠性。
本產品可用于在線測試三相三線以及三相四線的PT二次回路壓降、在線測試PT二次回路負荷、在線測試電流互感器二次負荷。
主機還具有市場上0.05級三相電能表現場校驗儀的測試功能，且性能指標長期穩定可靠。
鉗表誤差自校功能。
二、 功能特點
1. 集無線、有線測試功能一體，同時具有三相電能表現場校驗儀（0.05%）功能；
2. 采用了與WINDOWS相似的圖形化操作界面，全漢字顯示，提供友好人機交互界面，高分辨率高亮度TFT真彩色液晶顯示清晰明亮；
3. 智能幫助系統，隨時向用戶提供操作方法；
4. 內置標準漢字庫，采用了和手機相同的漢字輸入方法，并帶聯想輸入，使現場漢字輸入時和使用ＰＣ機輸入一樣簡單；
5. 采用ISM無線通信進行同步采樣和數據傳輸，避免了使用GPS系統受環境影響通信的問題；
6. 采用無線作為主輔機通信方式，避免了載波通信方式對二次測量回路的污染，影響電能計量準確性。
7. 對無法使用無線信號時，可采用專用光電隔離電纜進行壓降測試，保證現場測試完成。
8. 當采用無線或?qū)Ｓ霉怆姼綦x電纜進行壓降測試出現超差邊緣數據而無法判斷結果時，可采用有線壓降測試，以保證測試數據權威性。
9. 具有接線錯誤判斷功能，有線測量顯示錯誤類型且聲音報警，無線測量可顯示表計端和PT端電壓相序圖，判斷接線正確性；
10.能在三相三線、三相四線、單相等方式下進行全自動測量，自動計算三相的比差、角差、壓降和 綜合誤差；
11.不需斷開二次回路，使用鉗表測量CT和PT負荷，安全快捷；
12.內置大容量存儲器，能存儲１０萬條現場測試數據，也可使用高容量U盤保存數據
13.內置了4種用戶自定義設置參數，方便和各種MIS系統連結；
14.完善的PC機后臺管理軟件，可對現場的數據進行管理和打印測試結果，并能和各種MIS接口對接；
15.內置高能鋰電池連續工作時間大于8小時。
三、 性能指標
3.1 二次壓降測試技術指標
1)測量范圍：
比差（%）：0.001~99.9 分辨率：0.001
角差（分）：0.01~999.9 分辨率：0.01
2)基本誤差：
精度等級：1級
有線測量：
DX=±（X×1% +Y×1%±1個字）
DY=±（X×1% +Y×1%±2個字）
無線同步及電纜同步測量：
DX=±（X×1% +Y×1%±0.02%）
DY=±（X×1% +Y×1%±0.5分）
3)工作范圍：
20.0~120.0V
3.2 二次負荷測試技術指標
1)測量范圍：
導納： 99.99
阻抗（Ω）： 25.00
2)基本誤差：
DX=±（X×1% +Y×1%±1個字）
DY=±（X×1% +Y×1%±2個字）
3)工作范圍：
電壓：20.0~120.0V
電流：0.05~6.0A
3.3三相電能表現場效驗儀技術指標
★ 輸入電壓：AC30—480V
★ 電流量程：接線：0.1-5A 鉗表：5A/50A/500A/1500A可任選
★ 頻率范圍：45Hz~65Hz，準確度：±0.01Hz
★ 相位測量：0°～360°，準確度：±0.1°
★ 電壓、電流準確度：0.2級
★ 有功功率、電能準確度：0.05級、0.1級
★ 無功功率、電能準確度：0.2級；24小時變差：< ±0.01% |
